Dây Đồng Bện Tiếp Địa Mặt Bích – TĐ06

Dây đồng bện tiếp địa mặt bích

Dây đồng bện tiếp địa mặt bích là loại dây dẫn điện được làm từ các sợi đồng nhỏ bện lại, có đầu cosse để lắp vào mặt bích của các thiết bị như đường ống, tủ điện, thang máng cáp, nhằm mục đích kết nối hệ thống tiếp địa. Nó có tính linh hoạt cao, chịu rung động tốt và giúp đảm bảo an toàn điện bằng cách dẫn các dòng điện rò rỉ xuống đất.

Cấu tạo

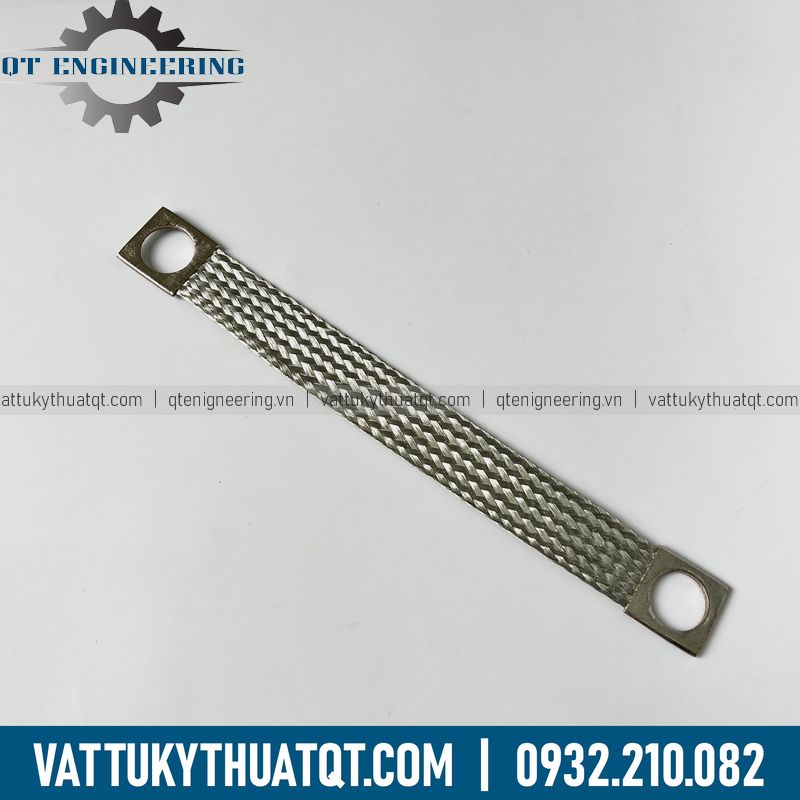

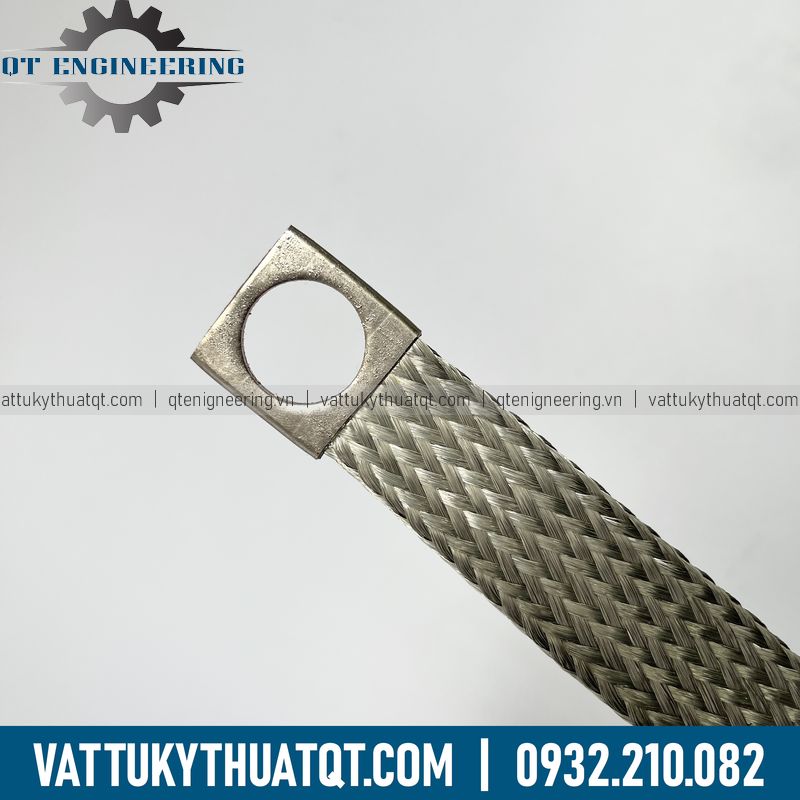

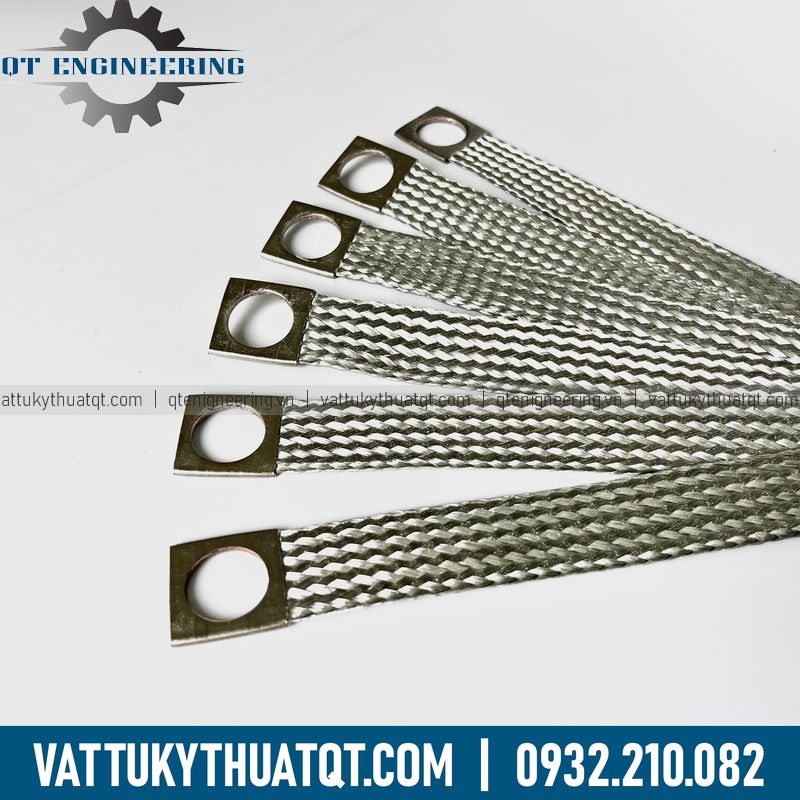

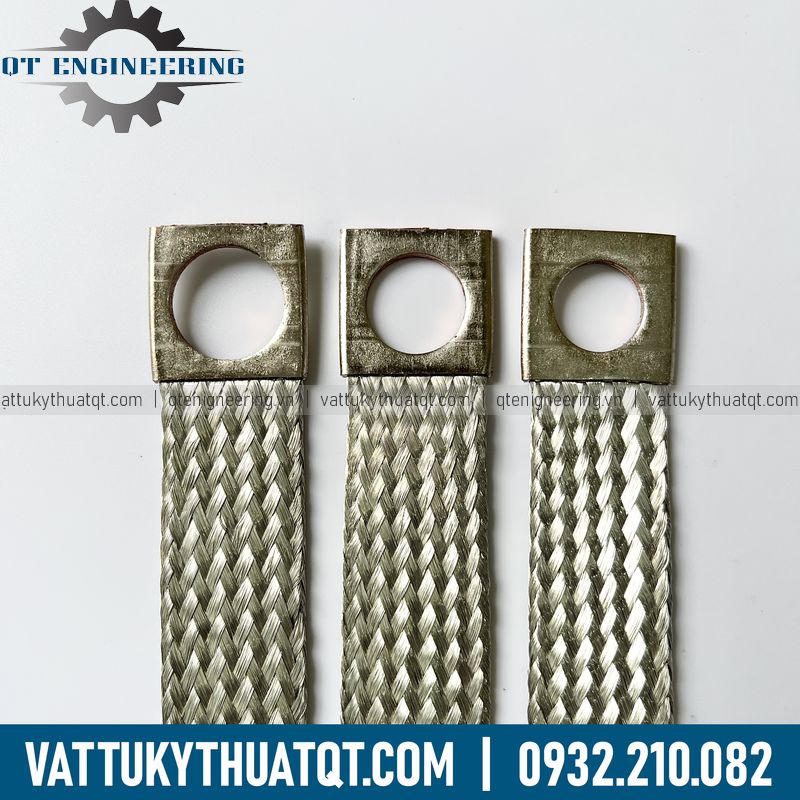

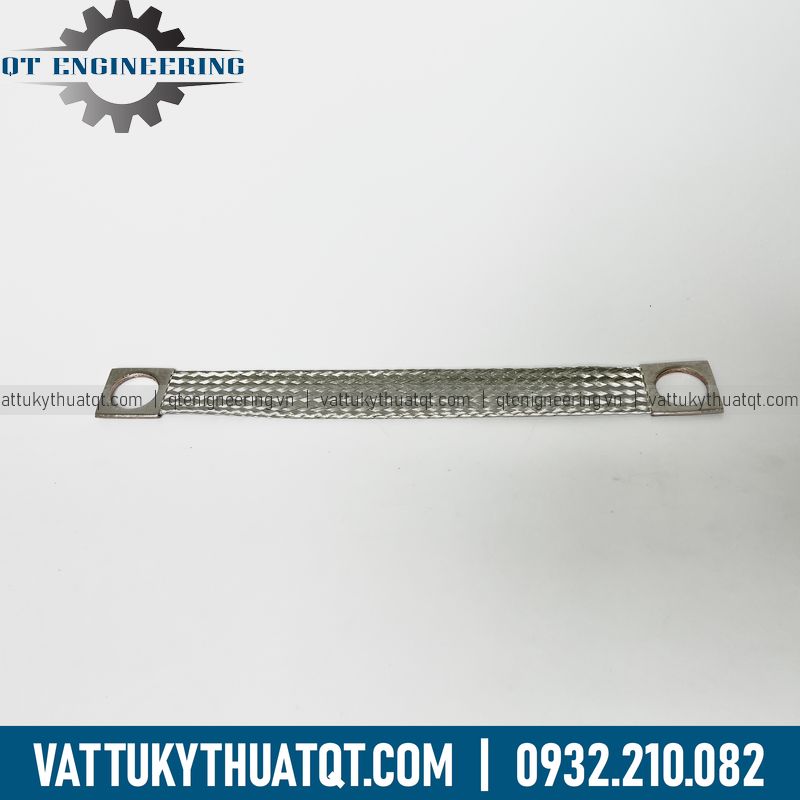

Dây đồng bện tiếp địa mặt bích được sản xuất từ dây đồng bện dạng phẳng (Flat Copper Braids) với sợi đồng đỏ nguyên chất hoặc mạ thiếc. Hai đầu dây đồng bện tiếp địa được bấm đầu cosse kiểu SC (SC Cable lug) hoặc được ép cosse thủy lực (terminals) có đột lỗ hoặc không đột lỗ để gắn vào các vị trí cần tiếp địa như là thang máng cáp, cánh tủ điện, đầu cốt ngầm, mặt bích đường ống, lan can, tấm pin năng lượng mặt trời,…

Có thể thiết kế phủ thêm lớp cách điện bằng ống gen co nhiệt PVC trên toàn bộ chiều dài hoặc chỉ một phần dây đồng bện tiếp địa mặt bích theo yêu cầu của khách hàng nhằm mục đích bảo vệ sợi dây và hạn chế sự biến dạng trong quá trình sử dụng. Bộ phận kỹ thuật tại QT Engineering Co.,LTD luôn sẵn sàng để tư vấn đưa ra giải pháp tối ưu cho từng ứng dụng cụ thể của Quý khách.

Dây đồng bện tiếp địa mặt bích có đặc điểm mềm và nhuyễn, có tính co giãn, dễ bẻ cong phù hợp cho việc lắp đặt tại những vị trí có điều kiện rung lắc hoặc chuyển động. Phạm vi kéo căng và uốn cong của dây đồng bện tiếp địa khá rộng, lý tưởng cho các trường hợp cần căn chỉnh hoặc lắp đặt tại các vị trí bị hạn chế về không gian.

Kích thước

Dây đồng bện tiếp địa mặt bích có kích thước đa dạng, tùy theo vị trí, mục đích sử dụng khác nhau. Kích thước thực tế của dây đồng bện tiếp địa được tính dựa vào tổng diện tích mặt cắt ngang của từng sợi đồng; còn kích thước, hình dạng danh nghĩa bên ngoài của dây đồng bện tiếp địa là Rộng x Dày (mm) của sợi dây đồng bện tiếp địa. Ngoài ra, kích thước của đầu cốt và kích thước đục lỗ của đầu cốt cũng đa dạng phụ thuộc vào vị trí lắp ráp tiếp địa.

Các kích thước tiêu chuẩn của dây đồng bện tiếp địa mặt bích thường được sử dụng: Dây đồng bện tiếp địa 4mm2 [200x6x1.0mm], Dây đồng bện tiếp địa 6mm2 [200x12x1.5mm], Dây đồng bện tiếp địa 8mm2 [200x(12-15)x1.5mm], Dây đồng bện tiếp địa 10mm2 [200x15x1.5mm], Dây đồng bện tiếp địa 12mm2 [200x20x1.5mm], Dây đồng bện tiếp địa 16mm2 [200x20x2.0mm], Dây đồng bện tiếp địa 20mm2 [200x25x2.0mm], Dây đồng bện tiếp địa 25mm2 [200x30x3.0mm],Dây đồng bện tiếp địa 35mm2 [200x35x3.0mm], Dây đồng bện tiếp địa 50mm2 [200x40x5.0mm],…

Cam kết

• Nguồn nguyên liệu rõ nguồn gốc, đáp ứng với các tiêu chuẩn kiểm định nghiêm ngặt nhất.
• Đường kính sợi đồng từ 0.05mm đến 0.5mm.
• Có thể chọn được kích thước của size (dài x rộng x dày).
• Tiết diện danh nghĩa của dây đồng bện tiếp địa từ 4mm2 đến 50mm2.
• Liên hệ để tư vấn trực tiếp nếu khách có nhu cầu về thiết kế riêng về quy cách, mẫu mã.
• Có thể bọc nhựa PVC theo yêu cầu.
• Được yêu cầu cung cấp mẫu xem trước.

Ứng dụng

• Tiếp địa cho các thiết bị có rung động hoặc cần chuyển động co giãn, chẳng hạn như hệ thống đường ống.
• Kết nối hệ thống tiếp địa cho các thành phần khác như tủ điện, thang máng cáp, lan can, tấm pin năng lượng mặt trời, hệ thống chống sét.

Ngành nghề sử dụng

• Ngành Hàng không, chế tạo máy bay.
• Ngành Điện lực (Chủ yếu bên mảng thanh cái mềm máy biến áp).
• Hệ thống tiếp địa chống sét.
• Ngành công nghiệp Ô tô.
• Ngành hóa dầu.
• Ngành công nghiệp năng lượng.

Hình ảnh lắp đặt thực tế

Video sản phẩm

Báo giá dây đồng bện tiếp địa

• Tùy vào tiết diện của dây đồng bện tiếp địa sẽ có giá khác nhau.
• Quý khách liên hệ Hotline: 0932.210.082 hoặc gửi thư đề nghị báo giá qua Email: vattukythuatqt@gmail.com để được tư vấn và báo giá dây đồng bện có kích thước khác.

Thông tin vận chuyển

• Vận chuyển COD tận nơi toàn quốc.
• Hỗ trợ phí vận chuyển nội thành Thành phố Hồ Chí Minh với đơn hàng trên 5 triệu đồng.
• Vận chuyển các Tỉnh ngoại khu vực Thành phố Hồ Chí Minh: Hỗ trợ gửi hàng tại các đơn vị vận chuyển, các chành xe theo yêu cầu của khách. Phí ship tùy theo đơn vị vận chuyển đã được hai bên thỏa thuận với nhau. Tùy theo hình thức vận chuyển, thời gian vận chuyển có thể từ 1-4 ngày làm việc.
