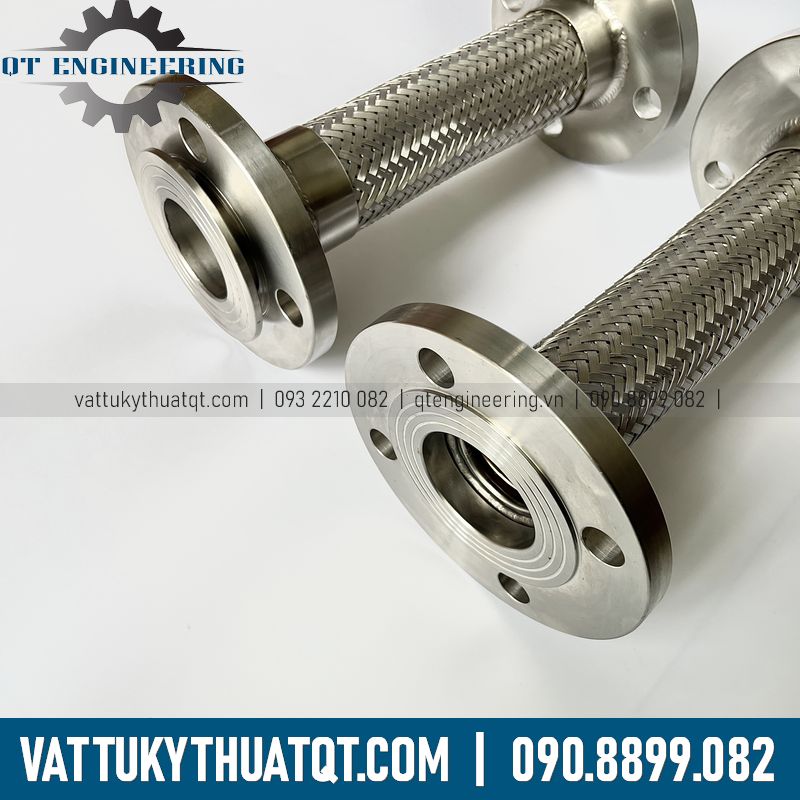

Khớp Nối Mềm Chống Rung Inox 304/316

Giới thiệu Khớp Nối Mềm Chống Rung Inox 304/316

Khớp nối mềm chống rung inox 304/316 (hay còn gọi là ống nối mềm chống rung inox 304/316, khớp nối giãn nở inox 304/316) là phụ kiện trung gian quan trọng dùng để đấu nối giữa 2 đường ống dẫn (khí, gas, dầu, môi chất hoá học,… ) lại với nhau. Thiết bị này có chức năng chính là hấp thụ rung động, giảm tiếng ồn, bù trừ sự giãn nở nhiệt và bảo vệ đường ống khỏi nguy cơ nứt gãy trong quá trình vận hành. Vật liệu cấu thành chính là inox 304 hoặc inox 316, kiểu kết nối của nó với đường ống là kiểu kết nối mặt bích.

Khớp nối mềm chống rung inox 304/316 thích hợp cho các môi trường có áp lực lớn, mức độ co giãn linh hoạt, nhiệt độ cực cao, hoặc lưu chất có tính ăn mòn mạnh (hóa chất, hơi nóng, nước thải, dầu khí).

Khớp nối mềm Inox mặt bích 304/316 là loại khớp nối có vai trò quan trọng không thể thiếu trong các hệ thống đường ống dẫn. Việc nắm rõ cấu tạo của khớp nối mềm inox mặt bích sẽ giúp việc mua sắm, lắp đặt hay kinh doanh loại thiết bị này trở nên thuận lợi và hiệu quả hơn.

Cấu tạo Khớp Nối Mềm Chống Rung Inox 304/316

Cấu tạo của ống nối mềm inox mặt bích được cấu thành từ 3 thành phần chính: Ruột ống mềm (bellows), lớp lưới bện ngoài (braid) và đầu kết nối (fitting).

• Ruột ống mềm (Bellows): Là ống inox mỏng thường làm từ inox 304 hoặc inox 316, được dập các nếp nhăn gợn sóng giúp hấp thụ rung động, giãn nở nhiệt và bù lệch tâm cho đường ống. Đây là bộ phận quan trọng nhất của khớp nối, tiếp xúc trực tiếp với môi chất dẫn của đường ống, quyết định khả năng uốn cong, độ bền cho khớp nối.
• Lớp lưới bọc bên ngoài (Braid): Gồm một hoặc nhiều lớp lưới đan bằng sợi thép không gỉ bọc bên ngoài ống dập sóng để tăng độ bền cơ học và chịu áp lực cao, giúp bảo vệ ruột ống, tăng khả năng chịu áp suất lên tới hàng chục lần.
• Đầu kết nối (Fitting): 2 đầu nối Fitting dùng để đấu nối trực tiếp vào đường ống dẫn, gồm dạng lắp ren (cho ống nhỏ) hoặc lắp mặt bích (cho ống công nghiệp kích thước lớn).

Thông số kỹ thuật của ống nối mềm chống rung inox 304/316

Dưới đây là bảng thông số kích thước kỹ thuật của khớp nối mềm chống rung inox được sản xuất tại Việt Nam, giúp người mua đưa ra được lựa chọn chính xác với nhu cầu thực tế nhất, tránh các trường hợp mua sai, nhầm lẫn.

Bảng kích thước nêu ra cụ thể các kích thước sau:

• Size: Kích thước ống, kích cỡ ống
• Nom. ID: Đường kính trong ống
• Nom. OD: Đường kính ngoài ống
• 00-Braid: Không có lớp vỏ bọc ngoài
• 01-Braid: Có một lớp vỏ bọc ngoài
• 02-Braid: Có 2 lớp vỏ bọc ngoài
• Bending Radius: Khả năng uống cong
• Working Pressure (bar): Áp suất làm việc

Vật liệu:

• Ruột ống mềm: Inox AISI 304 / 316
• Lưới bọc ngoài: Inox AISI 304 / 316
• Đầu nối: Inox 304 / 316, Thép, Gang hoặc vật liệu khác.

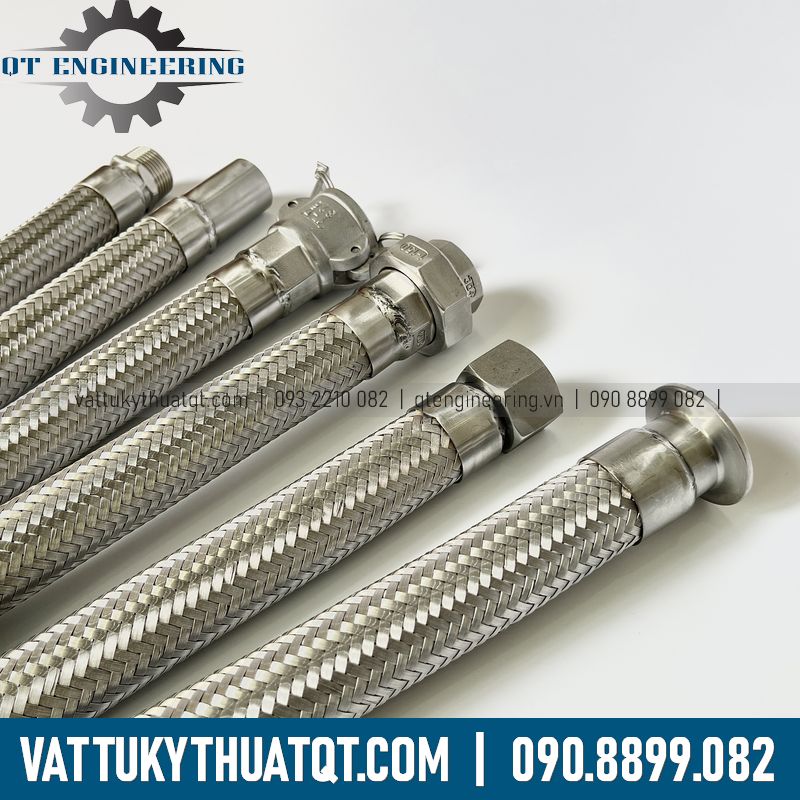

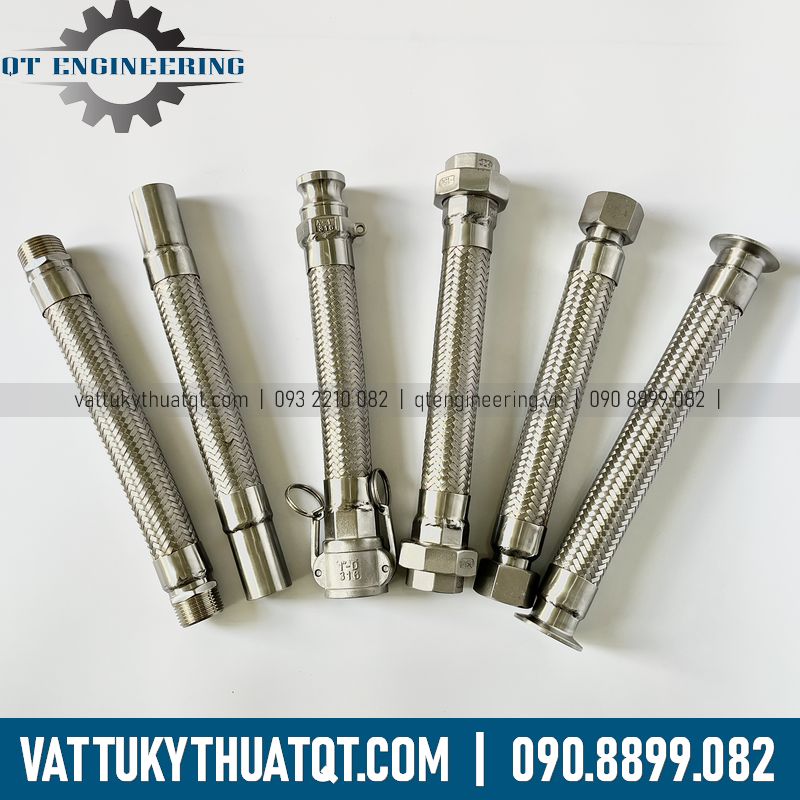

 Các loại đầu nối phổ biến của khớp nối mềm inox

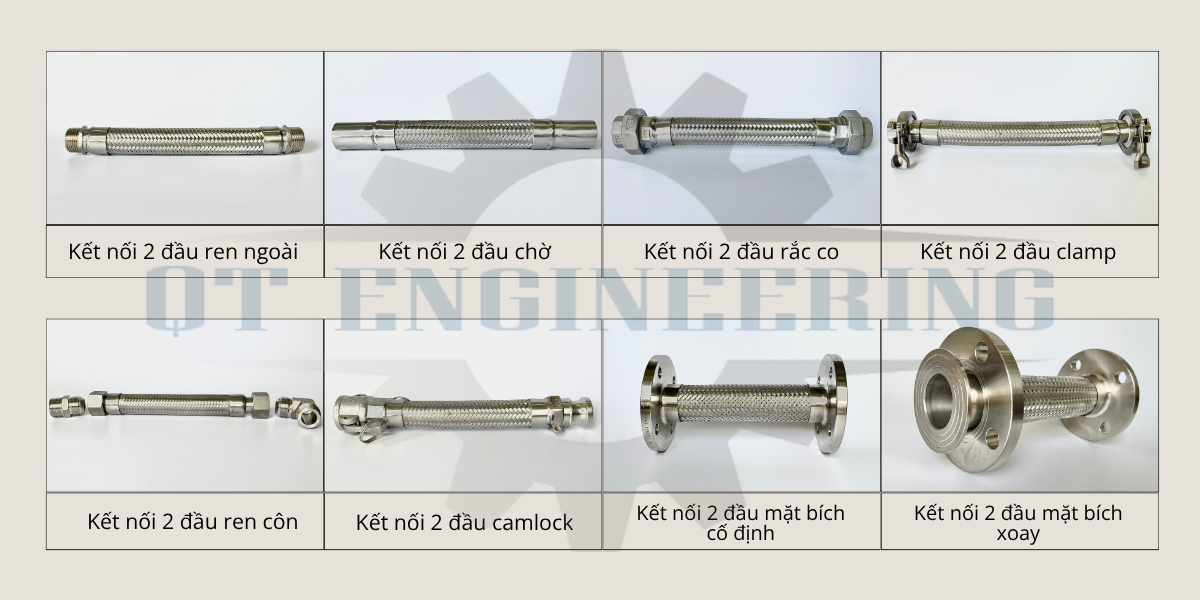

Các loại đầu nối (kiểu kết nối) phổ biến của khớp nối mềm chống rung inox gồm nối ren, nối mặt bích và rắc co.

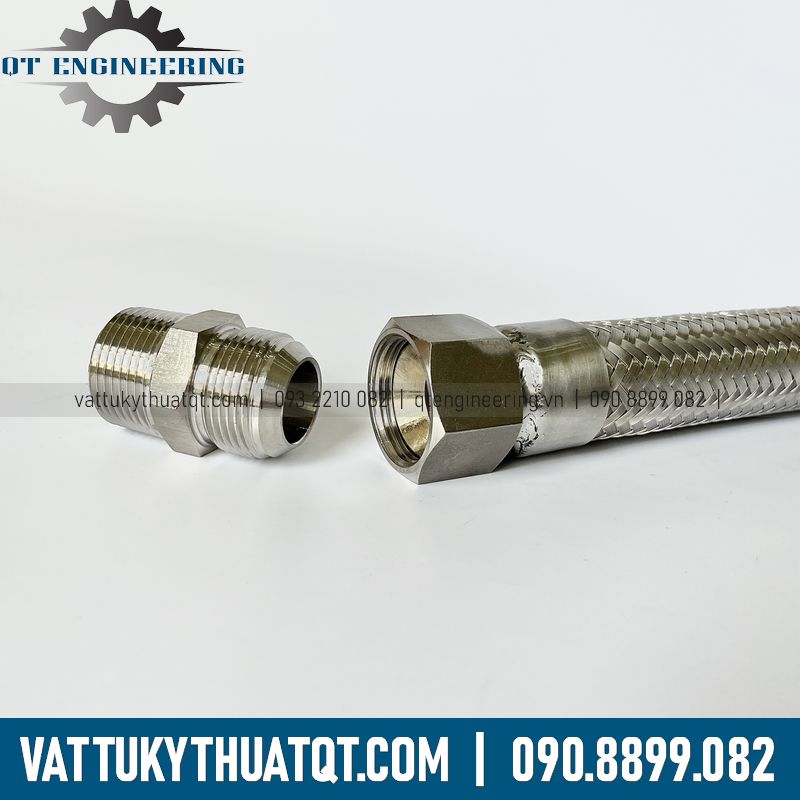

• Khớp nối mềm inox nối ren: Dùng cho các đường ống kích thước nhỏ (thường dưới DN50), lắp đặt nhanh chóng bằng ren trong hoặc ren ngoài.

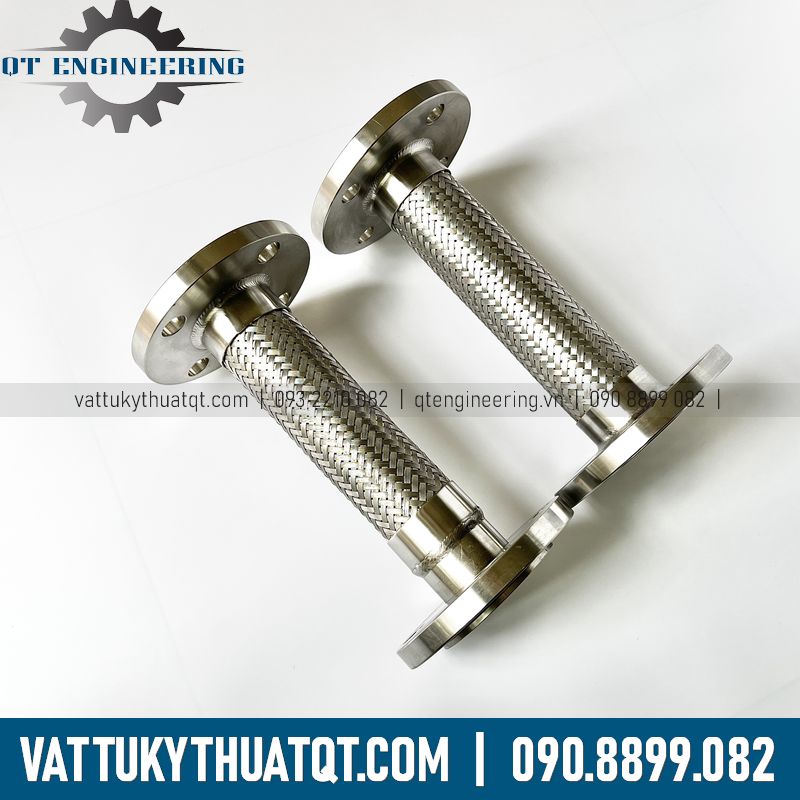

• Khớp nối mềm inox lắp mặt bích: Dùng cho đường ống kích thước lớn, chịu áp lực cao theo các tiêu chuẩn bích phổ biến như JIS, DIN, hoặc ANSI.

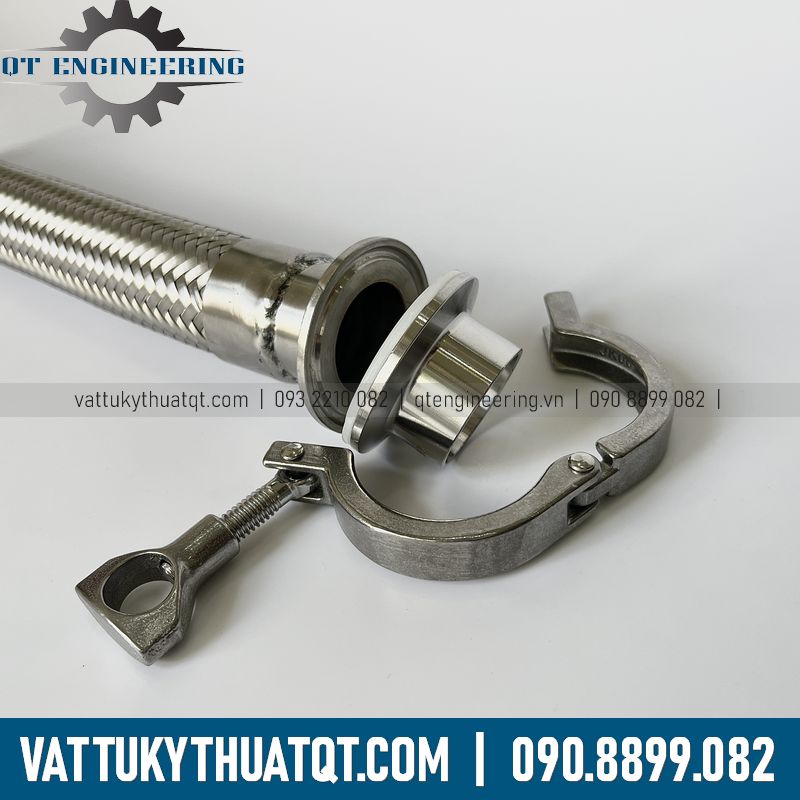

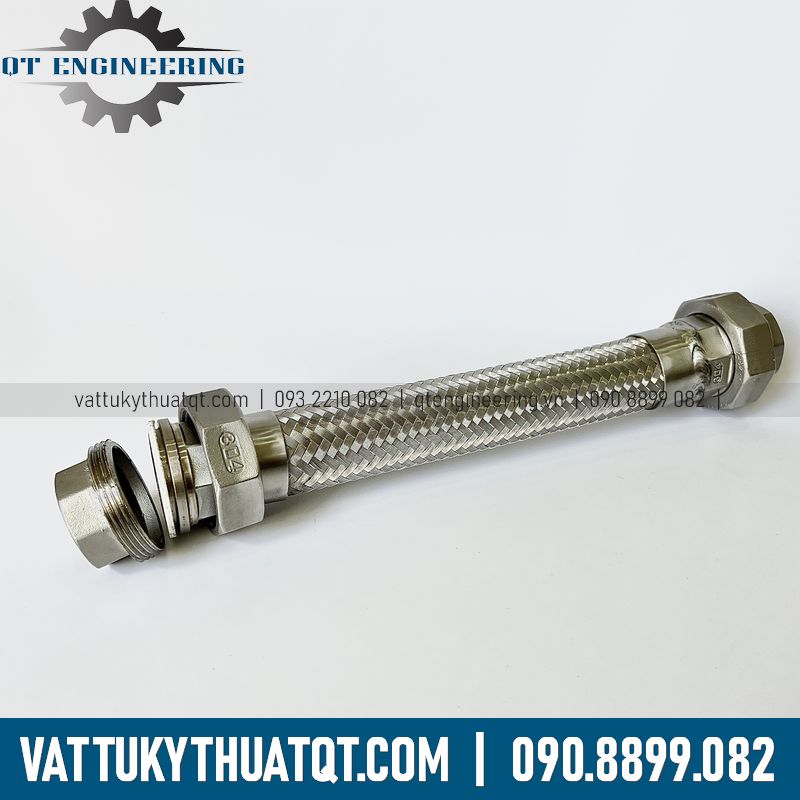

• Khớp nối mềm inox rắc co / đầu côn: Giúp kết nối linh hoạt, dễ dàng tháo lắp và bảo trì thiết bị trong hệ thống.

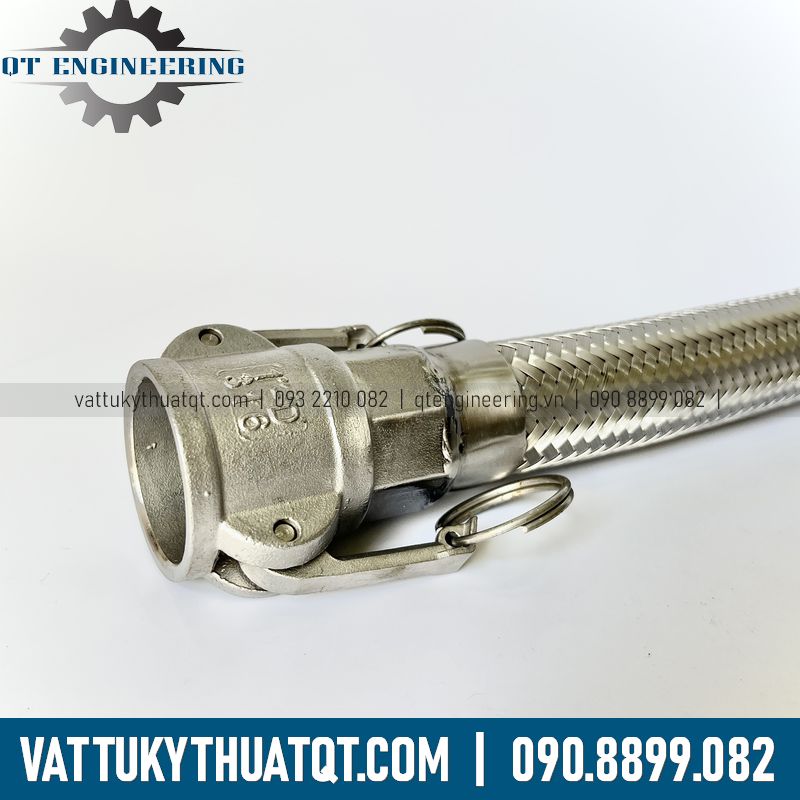

• Đầu nối nhanh (Quick Camlock): Cho phép gắn kết và tháo rời đường ống cực kỳ nhanh chóng mà không cần dụng cụ chuyên dụng.

Công dụng nổi bật

• Hấp thụ rung động và giảm tiếng ồn: Giảm thiểu chấn động và tiếng ồn phát sinh từ máy bơm hoặc máy nén khí, bảo vệ toàn bộ hệ thống khỏi nứt vỡ.
• Bù sai lệch lắp đặt: Giúp kết nối các vị trí đường ống không được căn chỉnh hoàn toàn chính xác với nhau một cách linh hoạt.
• Chống giãn nở do nhiệt: Chịu được nhiệt độ cao (lên đến 400–600°C tùy loại inox), giúp ống co giãn an toàn khi nhiệt độ lưu chất thay đổi.
• Ngăn ngừa áp lực quá tải: Giảm áp lực mạnh từ dòng chảy đột ngột hoặc biến động áp suất lớn.

Các ứng dụng thực tế:

• Hệ thống cấp thoát nước, xử lý nước thải và PCCC.
• Đường ống dẫn hơi nóng, khí nén, dầu và gas.
• Các nhà máy hóa chất, nhiệt điện và cơ khí chế tạo.
